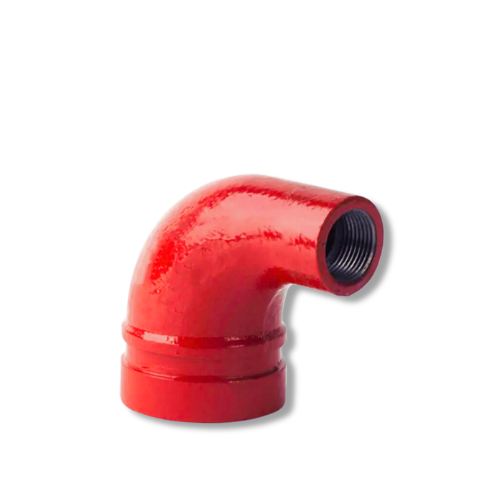

Cotovelo 90° de Redução Ranhurado (Grooved) Saída Rosqueada – 1.1/2″X1″ – (48,3MMX33,7MM)

O Cotovelo 90° de Redução Ranhurado (Grooved) com Saída Rosqueada – 1.1/2″ x 1″ (48,3 mm x 33,7 mm) é uma peça essencial para sistemas de tubulação que demandam mudança de direção, redução de diâmetro e conexão com acessórios roscados. Amplamente utilizado em instalações hidráulicas, industriais, comerciais e sistemas de combate a incêndio, este cotovelo oferece segurança, resistência e facilidade de instalação.

A extremidade principal de 1.1/2″ é ranhurada (grooved), garantindo rápida e segura conexão com acoplamentos mecânicos. A saída rosqueada de 1″ possibilita a instalação de componentes roscados como sprinklers, válvulas, manômetros e sensores, disponíveis em rosca BSP ou NPT conforme especificação.

Fabricado em ferro fundido nodular ASTM A536, o cotovelo alia alta resistência mecânica à durabilidade. Seu revestimento em pintura epóxi vermelha aplicado por processo eletrostático oferece proteção contra corrosão e desgaste, prolongando sua vida útil mesmo em ambientes severos.

Características Técnicas:

Modelo: Cotovelo 90° de Redução Ranhurado (Grooved) com Saída Rosqueada – 1.1/2″ x 1″
Diâmetro Principal: 1.1/2″ (48,3 mm externo – ranhurado)
Saída Rosqueada: 1″ (33,7 mm – BSP ou NPT)
Tipo de Conexão: Ranhurado (grooved) x Rosqueado (redução)
Material do Corpo: Ferro fundido nodular (ASTM A536)
Revestimento: Pintura epóxi vermelha (eletrostática)
Vedação: Gaxeta EPDM (para conexão ranhurada)
Pressão Máxima de Trabalho: Até 300 PSI (20,7 bar)
Temperatura de Operação: -10 °C a 80 °C (EPDM)
Normas Técnicas: UL Listed / FM Approved / ABNT NBR 16023 / ASTM F1476 / AWWA C606

Vantagens:

• Combina mudança de direção, redução e conexão rosqueada em uma única peça

• Facilita adaptação entre sistemas ranhurados e roscados

• Ideal para conexões com sprinklers, válvulas e instrumentos roscados

• Construção robusta em ferro fundido nodular para alta durabilidade

• Revestimento anticorrosivo para proteção prolongada

• Certificações UL e FM asseguram segurança para aplicações críticas

• Instalação rápida, sem necessidade de solda ou flangeamento

Aplicações Recomendadas:

• Redes de combate a incêndio (sprinklers, hidrantes e sistemas pressurizados)

• Linhas hidráulicas industriais e comerciais com derivações roscadas

• Instalações prediais e sistemas técnicos que requerem conexões roscadas

• Sistemas de ar comprimido, utilidades técnicas e instrumentação

• Ambientes que demandam conexões duráveis, seguras e de fácil montagem

Especificações Técnicas Resumidas:

Observações:

• Compatível com acoplamentos ranhurados conforme norma AWWA C606

• Disponível com rosca BSP ou NPT conforme especificação do projeto

• Recomenda-se seguir torque e instruções do fabricante para garantir vedação ideal
